INTERRUPTEUR ET BOUTON-POUSSOIR CREME

Détails produit

Description

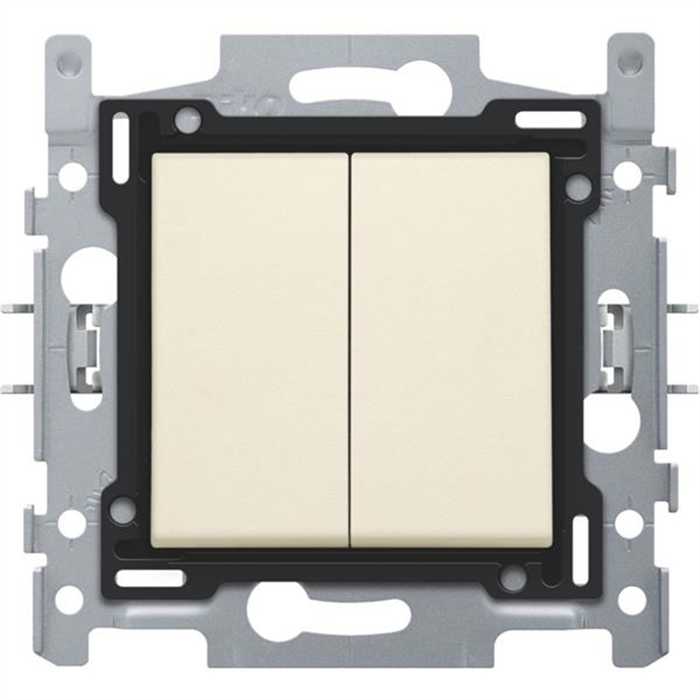

Interrupteur va-et-vient composé encastré (socle et set de finition) avec bouton-poussoir, N.O. Il est utilisé pour commander différents points d'éclairage. Le socle est pourvu de bornes à vis et d'une fixation par griffes. Le set de finition possède deux touches. Couleur de finition: cream.

Cet article est protégé par au moins un brevet (ou application de brevet). Pour plus d'informations sur les brevets, voir www.niko.eu/innovation.

Cahier des charges
Double interrupteur : interrupteur va-et-vient + bouton-poussoir N.O., socle, bornes à vis et set de finition couleur cream.

Degré de protection: IP20
Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
Marques de certification: CEBEC
Marquage: CE
Socle pour interrupteur double : interrupteur va-et-vient et bouton-poussoir N.O. ou N.F., 10 AX/250 Vac, bornes à vis.

Fonction: – interrupteur
contacts cubiques en argent (sans cadmium) montés en forme de croix
Nombre de boutons de commande: 2 boutons de commande
Calibre maximum du disjoncteur miniature: 16 A (limité par les règles nationales en matière d'installation)
Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
SBL load: 100 W
Matériau socle
urée-formaldéhyde (UF) à résistance élevée à la chaleur
blanc RAL9010 (par approximation)
Cadre de montage
épaisseur du cadre métallique : 1 mm
galvanisé et satiné sur toutes les faces, aussi sur les faces découpées après le découpage
avec 4 encoches avec un logement de vis de 7 mm
avec 4 logements de vis (indiqués avec un symbole de vis) d'un diamètre de 3 mm pour montage sur panneaux
Type de boîte d'encastrement requis
- profondeur : min. 40 mm (espace de câblage inclus)

- fixation par griffe/vis : 60 mm

- diamètre intérieur de la boîte : 60 mm

- entraxe horizontal des boîtes multiples : 71 mm

- entraxe vertical des boîtes multiples : 60 mm

Méthode de fixation
fixation facile dans une boîte d’encastrement avec encoches
avec des griffes qui s’ouvrent par le vissage de vis munies d’une tête de vis mixte (Pz1 ou encoche 1 x 5 mm) pour fixation dans une boîte d'encastrement avec encoches
griffes avec une profondeur d’engrènement de 31 mm
les griffes se débloquent avec un tournevis
Entraxe
assemblage simple et rapide d'un ou de plusieurs mécanismes grâce à des indications (ligne à la craie, laser, ..) de l'entraxe du boîtier
ajustement vertical pour un entraxe de 60 mm en glissant plusieurs socles les uns sur les autres. Ils se verrouillent automatiquement
ajustement vertical pour un entraxe de 71 mm à l'aide de languettes préformées. En pliant ces languettes vers le bas sur une distance de 1 mm, elles s’appuient parfaitement sur le point inférieur et l’entraxe de 71 mm est garanti
ajustement horizontal rapide et parfait de plusieurs socles grâce aux queues d'aronde pliées vers le haut à gauche et à droite
les bords repliés vers le haut sur la face extérieure du socle ainsi que le fléchissement vers l’intérieur confèrent davantage de robustesse
Bord de montage: 4 ouvertures rectangulaires (7 x 2,5 mm) dans le cadre de montage peuvent, si la boîte d’encastrement dépasse du plafonnage, compenser un jeu entre 1 et 1,2 mm de sorte que la plaque de recouvrement puisse malgré tout s’adapter parfaitement au mur.
Connexion filaire
les bus de contact sont équipés de bornes à cage avec des vis imperdables à tête mixte (encoche ou Pz1 1 x 5 mm)
chaque vis possède un guidage pour tournevis qui évite que le tournevis glisse de la tête de vis.
Capacité de fil
fil de max. de 2 x 2,5 mm² par borne de raccordement
Longueur de dénudation
longueur de dénudation de 8 mm
indication indélébile sur l'arrière : longueur de dénudation et schéma de connexion
indication indélébile sur l'avant : indication des bornes et symbole de connexion
Élément d'éclairage
le socle est pourvu de 2 niches rectangulaires pour l’intégration d'éléments d’éclairage
niche de gauche et de droite : pour encliqueter les éléments d'éclairage à fils
Température d'ambiance: -5 – +40 °C
Dimensions (HxLxP): 71 x 73 mm
Marques de certification: CEBEC
Marquage: CE
Set de finition pour interrupteur double allumage, interrupteur va-et-vient + bouton-poussoir N.O., interrupteur va-et-vient double ou bouton-poussoir double N.O. ou N.F., couleur cream. L'enjoliveur est entouré d’un bord plat muni aux 4 angles d’une ouverture rectangulaire dans laquelle se trouve un crochet de sécurité multiposition. La partie saillante de l’enjoliveur fait en sorte qu’en cas de plâtrage peu soigneux, la plaque de recouvrement puisse toujours être fixée bien à plat contre le mur grâce aux crochets de sécurité. Ce système fonctionne dans deux sens : si le boîtier d’encastrement dépasse du plâtrage, les crochets de sécurité multiposition compensent un jeu de 1 à 1,2 mm ; si le boîtier d’encastrement est enfoncé trop profondément dans le plâtrage, les crochets de sécurité peuvent compenser un jeu de 1,8 mm max. Le bord plat qui entoure l’enjoliveur comprend également 4 ouvertures rondes qui assurent le positionnement correct de la plaque de recouvrement par rapport à l’enjoliveur. Après le montage de l’ensemble (plaque de recouvrement, set de finition et mécanisme), aucune partie métallique n’est visible grâce au bord plat sur l’enjoliveur.

Fonction: Les deux touches et le disque central (bord) forment un tout.
Nombre de boutons de commande: 2 boutons de commande
Matériau enjoliveur: L'enjoliveur est réalisé en polycarbonate inaltérable + asa. La matière première est teinte dans la masse.
Couleur: cream (coloré dans la masse, par approximation NCS S 1005 - Y10R, RAL 1013)
Démontage: Pour le démontage de la touche, le bord plat est muni de deux encoches, désignées par un symbole de tournevis. Le démontage est réalisé simplement et facilement à l’aide d’un tournevis plat.
Degré de protection: protection IP41 pour l'ensemble du mécanisme, de l'enjoliveur et de la plaque de recouvrement
Résistance aux chocs: L'association d'un mécanisme, d'un enjoliveur et d'une plaque de recouvrement présente une résistance aux chocs de IK06
Sécurité incendie
les parties en plastique de l’enjoliveur sont auto-extinguibles (satisfont à une épreuve de calcination de 650 °C)
les parties en plastique de l’enjoliveur sont exemptes d’halogènes
Dimensions finition avec bord uni : 56 x 56 mm (Hxl)
Dimensions finition partie visible : 45 x 45 mm (Hxl)

Dimensions (HxLxP): 55.8 x 55.8 x 10.5 mm
Marques de certification: CEBEC
Marquage: CE
